阀门系列

套筒排泥阀

|产品介绍

|产品结构

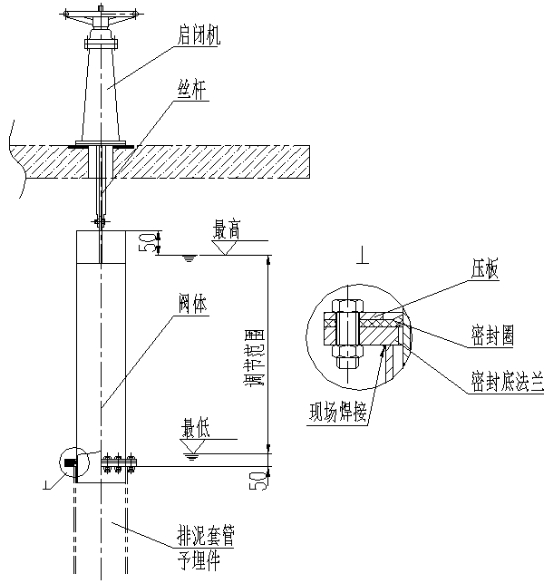

套筒排泥阀主要由阀体、密封底法兰、密封圈、压板、丝杆、启闭机等构成如图所示：

|产品技术参数

用在污水系统调节水位高度。一般高度在0.6m-2m之间。可根据客户实际使用工况订做。

|安装维护

1、 检查预留洞口符合土建尺寸要求,洞口轴心铅垂度允差＜20mm。
安装排泥阀运输过程中的变形及损伤, 要进行全面的检查和修整。未安装前必须坚直放置,防止滑阀变形影响止水效果,同时丝杆以及联接杆不可受力弯曲。

安装与调试:
1、 按照图纸调节范围尺寸复核排泥套筒上口位置标高，切割去多余部分并打磨上缘平齐。
2、 将密封底法兰放置在排泥套筒上沿，本法兰中心需要与排泥套筒中心铅垂线重合,允差＜1/500，同时需要调校法兰上平面确保水平。
3、 按图要求焊接密封底法兰，焊接必须控制小电流施工，不得使密封法兰扭曲变形。
4、 安装启闭装置,将丝杆穿入启闭机,注意使启闭机中心、丝杆轴心、套筒阀的中心必须在一条铅垂线上。
5、 调整丝杆中心后,将启闭机底板与预埋钢板焊固。
6、 在排泥阀的安装过程中,应对法兰密封面做好保护,不得损坏。
7、 依次套上密封圈和压板紧固螺栓锁紧密封圈。

使用与维护:
1、 使用手动启闭机时,要用力均匀,不要在关闭时用力过猛以防损伤橡胶密封面。
2、 要定时给丝杆及启闭机加润滑油脂。
3、 每年需对排泥阀作一次油漆、防腐处理。
4、 不要频繁启闭排泥阀。
5、 对于启闭机的使用与维护参见其说明书.

|订货须知

1.需提供材质，口径，压力，启闭机形式和调节高度等数据。
