叶轮视镜
|产品介绍
叶轮视镜是观察管道内介质流动情况的必要附件。叶轮视镜广泛用于冷却系统、润滑系统、供燃料系统、石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，所以叶轮视镜是保障正常生产不可缺少的附件。

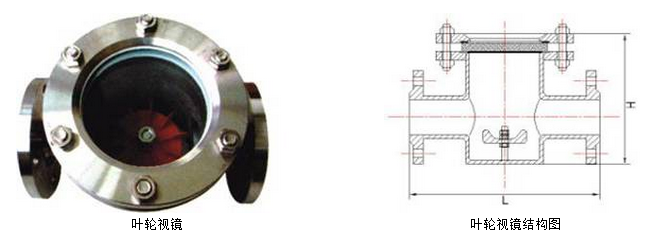

|产品结构
|产品技术参数
叶轮视镜参数材料表：| 壳体材质 | 碳钢、不锈钢、衬里、玻璃钢 | |
| 视窗材质 | 钢化硼硅玻璃 | 石英玻璃 |
| 工作温度（℃） | 0~250 | 0~800 |
| 公称压力（MPa） | 0.6~2.5 | 0.6~2.5 |
| 密封件材质 | 丁腈橡胶、聚四氟乙烯 | |
| 连接形式 | 螺纹连接、法兰连接、对焊连接 | |
| 允许急变温度（℃） | 〈60 | |
叶轮视镜表格计算单位：（mm）
| DN | 20 | 25 | 50 | 65 | 80 | 100 | 125 |
| SIZE | 1/2” | 1” | 2” | 21/2” | 3” | 4” | 5” |
| L | 200 | 260 | 320 | 320 | 360 | 360 | 440 |
| H | 145 | 189 | 278 | 278 | 308 | 308 | 364 |
